称重传感器性能的好坏很大程度上取决于制造材料的选择。称重传感器材料包括以下几个部分：应变片材料、弹性体材料、贴片黏合剂材料、密封胶材料、引线密封材料和引线材料。应变片和电阻元件材料 应变片是称重传感器的感应部分，它将外力的大小转化为电学量输出，是传感器重要的组成部分，常用的应变片基材采用高分子薄膜材料，应变材质通常为高纯度康铜。应变片的性能不仅仅与基材和康铜纯度有关，还与制造工艺有关。提高工艺水平也是改善传感器性能一个很重要的方面。弹性体材料 称重传感器弹性体的作用是传递外力，它必须具有在受到相同力大小的时候，产生形变一样，因为应变片就粘贴在弹性体上面，弹性体的形变就是应变片的形变；同时它还须具有复位性，在外力消失的时候，可以自动复位。弹性体材料通常选择各样金属，主要有铝合金、不锈钢和合金钢等等。贴片黏合剂材料 贴片黏合剂是把应变片和弹性体牢牢固定在一起，使它们产生的形变永远一致。由此可见，贴片黏合剂也是一个重要部件。目前，使用叫多的贴片黏合剂是双组分高分子环氧系列黏合剂。它的性能与它自身的纯度、混合方式、储存时间、固化方式、固化时间等关系很大，在使用之前按要仔细看它的详细介绍。密封胶材料 早期的称重传感器密封都采用密封胶，后来由于制造的发展，用焊接可以提高极大传感器的稳定性和使用寿命。虽然现在很多采用了焊接，但是某些重要部位还需涂抹一些密封胶。密封胶一般都采用硅胶，硅胶具有稳定性好的优，可以防潮、防腐蚀，绝缘性能也非常好。引线密封和引线材料 传感器输出引线如果不固定的话，会发生损坏或松动，导致信号不稳定或没有输出。现在的传感器输出都采用连接器的方式，连接器的材质和紧固力度也会给输出带来影响。好采用连接器跟密封胶配合使用。内部引线也需要固定，防止其到处移动。引线的质量也很重要，其材质性能从高到低的排列顺序依次为镀银、铜线和铝线。如果周围高频信号、无线电波干扰严重的话，还需采用屏蔽电缆；在腐蚀性环境和易燃易爆场合则需要采用防腐防阻燃和防爆电缆，外加套管进行保护。
用途与特

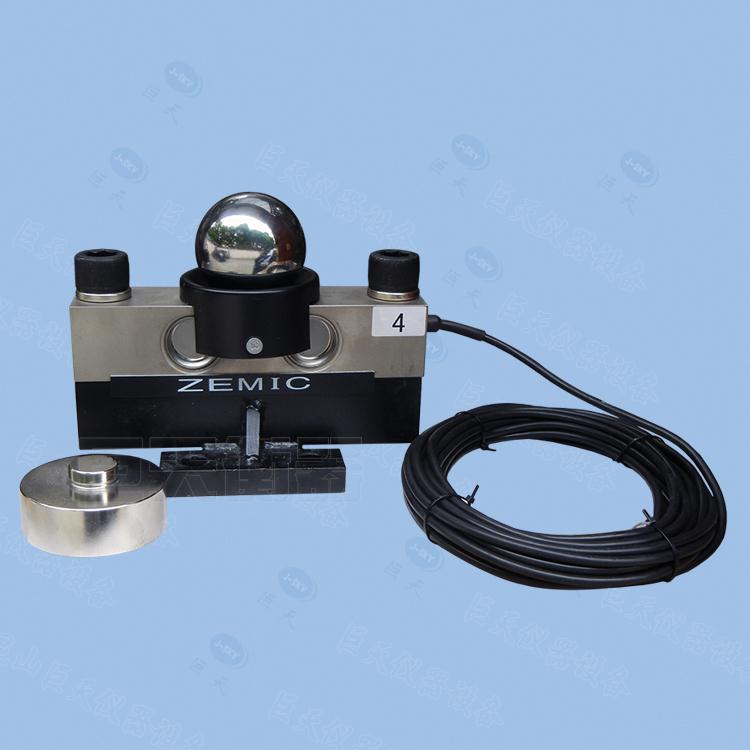

采用剪切梁结构，配以独特的鱼背承载方式，可自动复位，经过良好的密封处理，适应恶劣的工作环境，测量准确。
适用于各类电子衡、钢铁行业、码头、港口衡器及闸门启闭力的测量监控等。
量程、规格、外形及安装尺寸
5，10，20，30，40，50t
额定载荷 5～50t
综合精度 0.03 0.05（线性+滞后+重复性）
灵敏度 2.0 mV/V
蠕变 ±0.03～±0.05 ％F·S/30min
零输出 ±1 ％F·S
零温度影响 ±0.03 ％F·S/10℃
输出温度影响 ±0.03 ％F·S/10℃
工作温度 -20℃～+65℃
输入阻抗 750±15 Ω
输出阻抗 700±5 Ω
绝缘电阻 〉5000 MΩ
安全过载 150％ F·S
供桥电压
建议10VDC
材质
合金钢
接线方式
输入（+）：红线 输入（-）：黑线
输出（+）：绿线 输出（-）：白线
如何正确判断称重传感器输出无信号
称重传感器是采用称重元件作为检测元件的传感器，在自动化领域应用广泛。称重传感器可用于材料处理、错误检测、处理制造自动化，还可以用来长距离物体检测或故障检测。称重传感器在物体距离检测方面具有独特优势，但在具体使用环境中会出现一些问题，这就需要我们有条理的性判断。
在应用称重传感器来检测物体距离的时候，很多用户使用时会碰到的问题是称重传感器检测到物体后没有输出信号，导致无法进行后续数据分析。一般人看到没有信号输出时往往会对传感器进行一些错误判断，比如一些人就直接判定是传感器坏了的缘故。但原因其实不都是那样的，称重传感器检测到物体后没有输出，原因可能有很多，需要我们一步步地去做排查。
首先要考虑的是接线或配置的问题。对于对射型称重传感器必须由投光部和受光部组合使用，两端都需要供电；而回归反射型必须由传感器探头和回归反射板组合使用；同时，用户必须给传感器提供稳定电源，如果是直流供电，必须确认正负极，如若正负极连接错误则会导致输出信号没有。
上述的原因分析是对称重传感器本身的考虑，我们还需要考虑的是检测物体的位置问题，如果检测物体不在检测区域，这样的检测是徒劳的。检测物体必须在传感器可以检测的区域内，也就是称重可以感知的范围内。其次，要考虑传感器光轴有没有对准问题，对射型的投光部和受光部光轴必须对准，对应的回归反射型的探头部分和反光板光轴必须对准。同样还要考虑的是检测物体是否符合标准检测物体或者小检测物体的标准，检测物体不能小于小检测物体的标准，从而避免导致对射型、反射型不能很好检测透明物体，像反射型对检测物体的颜色有要求，颜色越深，检测距离就越近。
如果以上情况都可以很明确地做出排除后，我们需要做的事就是检测环境的干扰因素。如光照强度不能超出额定范围；如果现场环境有粉尘，就需要我们定期清理称重传感器探头表面；或者是多个传感器紧密安装，互相产生干扰；还有一种影响比较大的是电气干扰，如果周围有大功率设备，产生干扰时必须要有相应的抗干扰措施。如果做过上述的逐一排查，这些因素都可以明确地排除还是没有信号输出的话，建议退回厂家检测判断。
|
